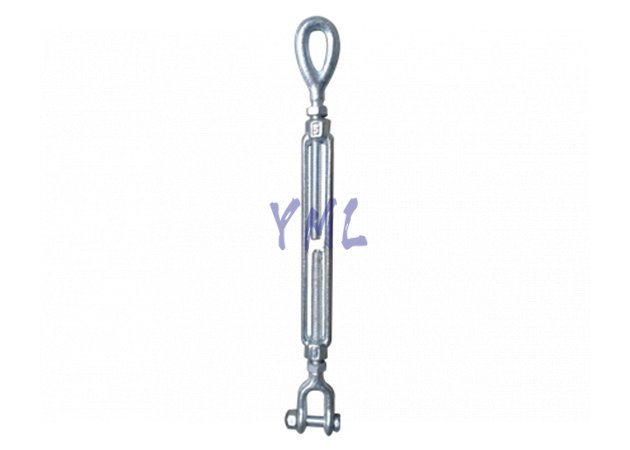

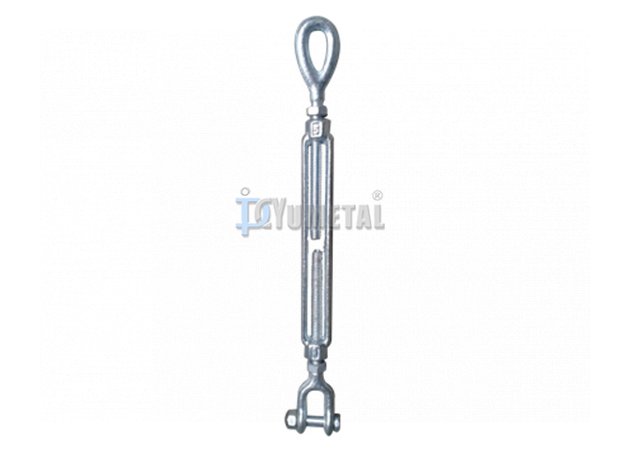

TB02 U.S. Type Drop Forged Turnbuckle, Eye-Jaw

Inquiry Now Add to cart

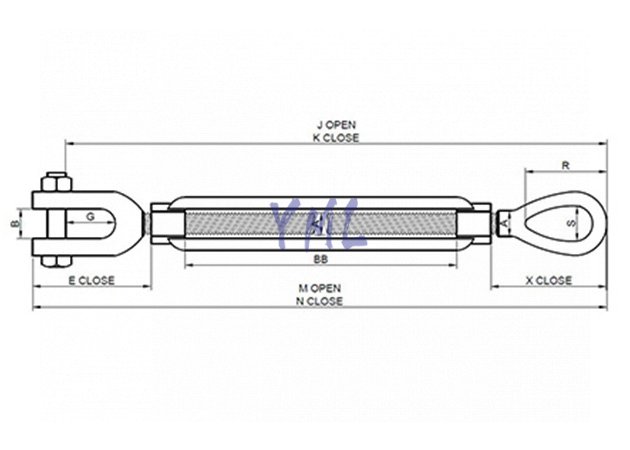

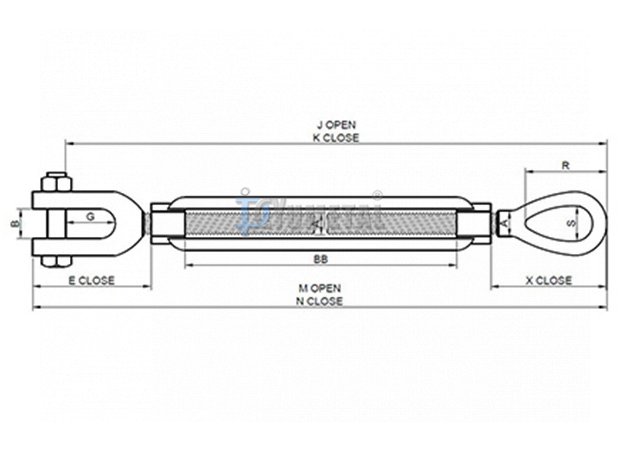

Technical parameters
Art No.SizeWorking Load LimitDimensions (in.)Weight

(inch)(lbs)ABE      ClosedGJ       OpenK      ClosedM     OpenN     ClosedRSX     ClosedBB(lbs/pc)
TB02-1/4×4EJ1/4"×4"500 0.25 0.45 1.58 0.62 11.35 7.35 12.07 8.07 0.78 0.34 1.75 4.00 0.30
TB02-5/16×4-1/2EJ5/16"×4-1/2"800 0.31 0.50 1.98 0.87 13.71 8.71 14.01 9.51 0.94 0.44 2.09 4.50 0.50
TB02-3/8×6EJ3/8"×6"1200 0.38 0.54 2.12 0.87 16.81 10.81 17.77 11.77 1.12 0.53 2.52 6.00 0.80
TB02-1/2×6EJ1/2"×6"2200 0.44 0.55 2.75 1.06 19.29 12.29 20.48 13.48 1.42 0.72 3.23 6.00 1.51
TB02-1/2×9EJ1/2"×9"2200 0.50 0.55 2.75 1.06 25.29 15.29 26.48 16.48 1.42 0.72 3.23 9.00 1.71
TB02-1/2×12EJ1/2"×12"2200 0.50 0.55 2.75 1.06 31.29 18.29 32.48 19.48 1.42 0.72 3.23 12.00 2.08
TB02-5/8×6EJ5/8"×6"3500 0.50 0.82 3.50 1.31 20.99 13.74 22.53 15.28 1.80 0.88 3.90 6.00 2.35
TB02-5/8×9EJ5/8"×9"3500 0.63 0.82 3.50 1.31 26.99 16.74 28.93 18.28 1.80 0.88 3.90 9.00 3.17
TB02-5/8×12EJ5/8"×12"3500 0.63 0.82 3.50 1.31 32.99 19.74 34.53 21.28 1.80 0.88 3.90 12.00 3.61
TB02-3/4×6EJ3/4"×6"5200 0.75 1.03 4.18 1.50 22.69 15.19 24.61 17.11 2.09 1.00 4.69 6.00 4.00
TB02-3/4×9EJ3/4"×9"5200 0.75 1.03 4.18 1.50 28.69 18.19 30.61 20.11 2.09 1.00 4.69 9.00 4.75
TB02-3/4×12EJ3/4"×12"5200 0.75 1.03 4.18 1.50 34.69 21.19 36.61 23.11 2.09 1.00 4.69 12.00 5.93
TB02-3/4×18EJ3/4"×18"5200 0.75 1.03 4.18 1.50 46.69 27.19 48.61 29.11 2.09 1.00 4.69 18.00 7.00
TB02-7/8×12EJ7/8"×12"7200 0.88 1.23 4.85 1.75 36.09 22.34 38.32 24.57 2.38 1.25 5.10 12.00 8.36
TB02-7/8×18EJ7/8"×18"7200 0.88 1.23 4.85 1.75 48.09 28.34 50.32 30.57 2.38 1.25 5.10 18.00 9.75
TB02-1×6EJ1"×6"10000 1.00 1.31 5.53 2.06 26.34 18.34 28.89 20.89 3.00 1.44 6.36 6.00 8.92
TB02-1×12EJ1"×12"10000 1.00 1.31 5.53 2.06 38.34 24.34 40.89 26.89 3.00 1.44 6.36 12.00 11.20
TB02-1×18EJ1"×18"10000 1.00 1.31 5.53 2.06 50.34 30.34 52.89 32.89 3.00 1.44 6.36 18.00 13.30
TB02-1×24EJ1"×24"10000 1.00 1.31 5.53 2.06 62.34 36.34 64.89 38.89 3.00 1.44 6.36 6.00 17.00
TB02-1-1/4×12EJ1-1/4"×12"15200 1.25 1.86 7.21 2.81 41.32 26.82 44.55 30.05 3.56 1.81 7.72 12.00 19.42
TB02-1-1/4×18EJ1-1/4×18"15200 1.25 1.86 7.21 2.81 53.32 32.82 56.05 36.05 3.56 1.81 7.72 18.00 24.18
TB02-1-1/4×24EJ1-1/4"×24"15200 1.25 1.86 7.21 2.81 65.32 38.82 68.55 42.05 3.56 1.81 7.72 24.00 28.50
TB02-1-1/2×12EJ1-1/2"×12"21400 1.50 2.25 7.88 2.81 43.50 28.50 47.25 32.25 4.06 2.12 8.62 12.00 28.99
TB02-1-1/2×18EJ1-1/2"×18"21400 1.50 2.25 7.88 2.81 55.50 34.50 59.25 38.25 4.06 2.12 8.62 18.00 35.00
TB02-1-1/2×24EJ1-1/2"×24"21400 1.50 2.25 7.88 3.38 67.50 40.50 71.25 44.25 4.06 2.12 8.62 24.00 39.18
TB02-1-3/4×18EJ1-3/4"×18"28000 1.75 2.60 9.40 2.81 55.38 37.38 59.78 41.78 4.62 2.38 10.00 18.00 53.75
TB02-1-3/4×24EJ1-3/4"×24"28000 1.75 2.60 9.40 3.38 67.38 43.38 71.78 47.78 4.62 2.38 10.00 24.00 60.68
TB02-2x24EJ2"×24"37000 2.00 2.62 11.86 3.69 72.62 48.62 77.95 53.95 5.75 2.69 13.09 24.00 89.00
TB02-2-1/2x24EJ2-1/2"×24"60000 2.50 3.06 13.56 4.44 75.80 51.80 82.40 58.40 6.50 3.12 13.78 24.00 150.00
TB02-2-3/4x24EJ2-3/4"×24"75000 2.75 3.68 15.22 4.19 77.88 53.88 85.50 61.50 7.00 3.25 15.22 24.00 183.00
